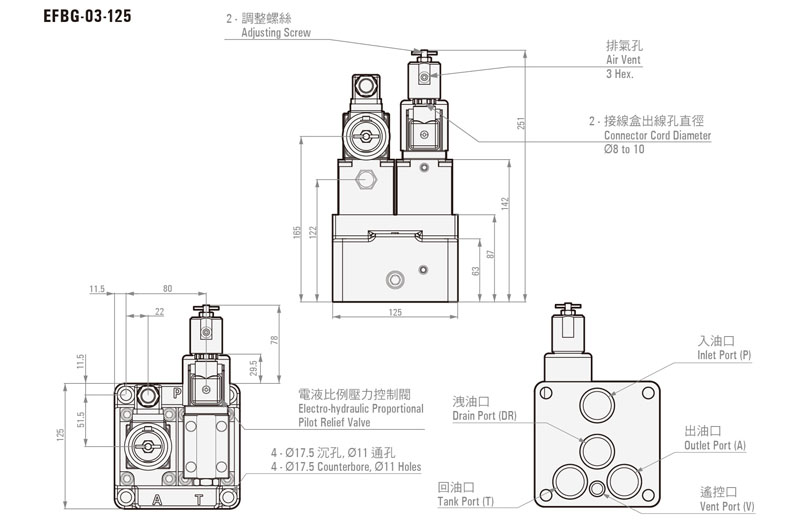

EFBG-03, 06
油壓電磁比例壓力&流量感應複合閥 |
產品詳細說明
型號說明：
|
EFBG - |
03 - |
125 - |
C - |
R2 |
|
型號 |
閥門口徑 |
最大流量 |
最大操作壓力 |
壓力控制範圍 |
|
EFBG |
03
: 3/8" 06
: 3/4" |
60/125
l/min 250
l/min |
C
: 140 kgf/cm2 H
: 255 kgf/cm2 |
R1
: 12.2~71 kgf/cm2 (1.2~7Mpa) R2
: 14.3~143 kgf/cm2 (1.4~14Mpa) R3
: 16.3~214 kgf/cm2 (1.6~21Mpa) R4
: 16.3~255 kgf/cm2 (1.6~25Mpa) |
規格：
|
型號 |
EFBG-03 |
EFBG-06 |
|
|
最大操作壓力 |
255
kgf/cm2 (25 MPa) |
||
|
最大流量 |
60/125
l/min |
250
l/min |
|
|
流量系統 |
流量調整範圍 |
1
~ 60 l/min 1
~ 125 l/min |
5
~ 250 l/min |
|
閥門內部阻抗 |
5.1
kgf/cm2 ( 0.5 MPa ) <note1> |
7.1
kgf/cm2 ( 0.7 MPa ) <note1> |
|
|
定額電流 |
800
mA |
||
|
線圈阻抗 |
20Ω
( 20°C ) |
||
|
磁滯 |
<3%
<note2> |
||
|
再現性 |
<1% |
||
|
壓力系統 |
壓力控制範圍 |
R1
: 12.2~71 kgf/cm2 (1.2~7 MPa) R2
: 14.3~143 kgf/cm2 (1.4~14MPa) R3
: 16.3~214 kgf/cm2 (1.6~21MPa) R4
: 16.3~255 kgf/cm2 (1.6~25MPa) |
|
|
最大操作壓力 |
C
: 140 kgf/cm2 H
: 255 kgf/cm2 |
||
|
額定電流 |
C
: 700 mA H
: 800 mA |
||
|
線圈阻抗 |
20Ω
( 20°C ) |
||
|
磁滯 |
<3% |
||
|
再現性 |
<1% |
||
|
放大器型號 |
TW9820
series |
||
|
重量 |
14
kg |
28
kg |
|
* 備註:
1. 為閥體P口和A口之間的壓力差。
2. 該數據為使用本公司專用功率放大器時的數值 (TW9820-2 附顫震功能)。
3. 該規格適用帶電磁比例液控溢流閥。
4. 無電磁比例液控溢流閥時，最高調整壓力為255kgf/cm2 (25 MPa)。出廠時設定為最低輸出35.7kgf/cm2
(3.5MPa max.)以下。請設定與使用液壓迴路一致的壓力。
附件：
|
型號 |
安裝螺絲 |
數量 |
|
EFBG-03 |
M10
x L75 |
2 |
|
M10
x L90 |
2 |
|
|
EFBG-06 |
M16
x L100 |
2 |
|
M16
x L135 |
2 |
注意事項：
1. 排出空氣
: 為了進行穩定的流量控制，首次使用時要扭鬆排氣口排出空氣。
2. 手動調整螺栓
: 首次調整或因電器故障等閥中無輸入電流時，可以透過手動調整螺栓向右轉動增加流量。平時，必須把螺栓全部旋回左邊，並請鎖緊螺母。
3. 回油管儘量減少壓力，單獨使用一條管路直接插入油箱油面以下。
4. 安全閥的設定壓力
: 有電磁比例液控溢流閥的安全閥設定為最低壓力（3.5Mpa以下），帶電磁閥比例液控溢流閥的安全閥是在最高壓力上加算1.5Mpa的設定壓力，實際使用時，請設定與使用液壓迴路一致的壓力。
5. 壓力控制時最少溢流
: 當到閥體T口的溢流流量少，設定壓力有時會不穩定，因此公稱直徑03,
06時的溢流流量請使用 10 l/min以上。
6. 閥的安裝形式
: 帶電磁比例液控溢流閥的本閥垂直面安裝，如果採取液控溢流閥的線圈部分朝下的形式來安裝時，液控溢流閥的空氣不能順利排出，因此，不宜採用這種形式安裝。
7. 操作油選擇
:
油溫: -20 to 70°C
黏度: 12 to 400mm2/s
推薦黏度範圍: 15 to 60mm2/s
