EDG-G01
電液比例先導溢流閥 |
產品詳細說明
型號說明：
|
EDG - |
G01 - |
H2 - |
D1 - |
R |
|
型號 |
閥門口徑 |
壓力調整範圍 |
線圈電阻 |
安全閥有無 |
|
EDG |
G01
: 1/4" |
H1
: 10~143 kgf/cm2 ( 1.0~14 Mpa ) H2
: 15.3~214 kgf/cm2 ( 1.5~21 Mpa ) H3
: 15.3~286 kgf/cm2 ( 1.5~28 Mpa ) H4
: 20~357 kgf/cm2 ( 2.0~35 Mpa ) |
D1
: 10Ω D2
: 20Ω |
R
: 帶安全閥 無記號 : 不帶安全閥 |

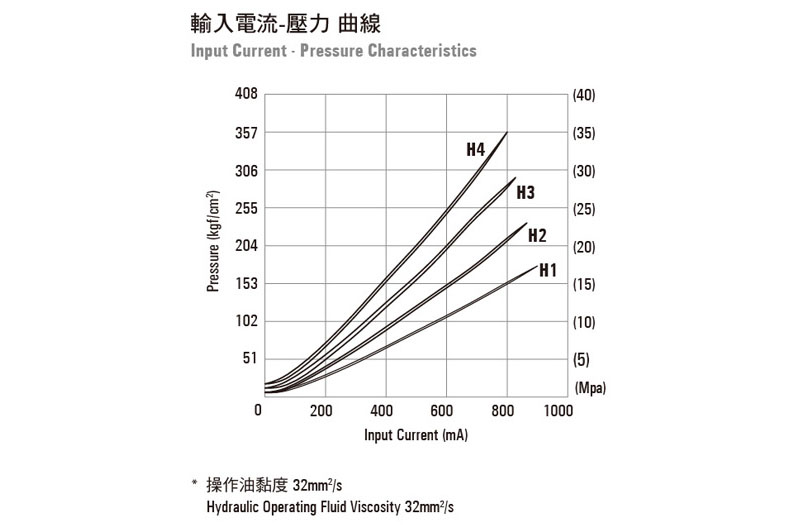

規格：
|
型號 |
EDG-G01 |
|
最大流量 |
1.2
l/min |
|
壓力調整範圍 |
H1
: 10~143 kgf/cm2 ( 1.0~14MPa ) H2
: 15.3~214 kgf/cm2 ( 1.5~21MPa ) H3
: 15.3~286 kgf/cm2 ( 1.5~28MPa ) H4
: 20~357 kgf/cm2 ( 2.0~35MPa ) |
|
定額電流 |
800
mA |
|
線圈阻抗 |
10Ω
or 20Ω ( 20°C ) |
|
磁滯 |
<3% |
|
再現性 |
<1% |
|
放大器型號 |
TW2085 |
|
重量 |
1.6
kg |
* 備註: 該數據為使用本公司專用功率放大器時的數值 (TW2085 附顫震功能)。
附件：
|
型號 |
安裝螺絲 |
數量 |
|
EDG-G01 |
M5
x L45 |
4 |
注意事項：
1. 排出空氣
: 為了有良好的壓力控制， 啟動時請先鬆開壓力口進行排氣，並將電磁閥先注滿液壓油。排氣端口根據M4固定螺絲的鬆緊、外殼的轉動情況，其位置可以改變。
2. 安裝方法
: 若安裝在垂直面上則最低壓力均提高2kgf/cm2 (0.2MPa
)。
3. 手動調整螺栓
: 首次調整或因電器故障等閥中無輸入電流時，可以將手動調整螺栓向右轉動以增加流量。平時，必須把螺栓全部旋回左邊，並請鎖緊螺母。
4. 回油管儘量減少壓力，單獨使用一條管路直接插入油箱油面以下。
5. 最小溢流流量
: 流量過小時，設定壓力可能不夠穩定，所以應將流量控制在0.3 l/min以上。
6. 負荷容量
: 通過主閥直接控制迴路壓力時，請將負荷容量 (閥P口測的容量)
設在40 cm3以上。
7. 操作油選擇
:
油溫: -20 to 70°C
黏度: 12 to 400mm2/s
推薦黏度範圍: 15 to 60mm2/s
